КИП и Автоматика, Счетчики: Манометры
Манометры ТМ
Манометр применяется для измерения давления не агрессивных к медным сплавам жидких и
газообразных, не вязких и не кристаллизующихся сред с температурой до 150°С.
Рабочая температура манометра:
Окружающая среда от -50 до +60°С
Измеряемая среда до +150°С
Присоединение — М20х1,5(Ø100,150,250);М12х1,5(Ø63).
Материал корпуса — сталь.
Штуцер — латунь.
Стекло — инструментальное стекло.
Диапазон показаний давления в кг/с по ГОСТ 2405-88:
(0-1;0-1,6;0-4;0-6;0-10;0-16;0-25;0-40;0-60;0-100;0-160;0-250;0-400;0-600.)
Технические характеристики манометры ТМ
Технические характеристики манометров ТМ с электроконтактной приставкой.
Артикул |
Наименование |
Диаметр | Класс точности |
Цена (руб.) |
61010010 |
манометр ТМ310 (0.....40 кГс) |
63 | 2,5 |
570.00 |
61015005 |
манометр ТМ510Р М2 0-10;16 кГс (эконом) |
100 | 1,5 |
620.00 |
61015010 |
манометр ТМ510 (0.....100 кГс) |
100 | 1,5 |
950.00 |
61015020 |
манометр ТМ510 (0-160...600 кГс) |
100 | 1,5 |
980.00 |
61015025 |
манометр ТМ510 (0.....16 кГс) электроконтактный |
100 | 1,5 |
3000.00 |
61020010 |
манометр ТМ610 (0.....100 кГс) |
150 | 1,5 |
1550.00 |
61020020 |
манометр ТМ610 (0.....100 кГс) электроконтактный |
150 | 1,5 |
3500.00 |
61025010 |
манометр ТМ810 (0.....100 кГс) |
250 | 1,5 |
3863.00 |
Таблица совместимости аналогичных манометров выпускаемых другими производителями
Краны трехходовые для манометров
Краны шаровые для манометров трехходовые применяются в качестве регулирующего
или запорного устройства для подачи воды в трубопроводе.
Артикул |
Наименование |
Присоединение |
Цена (руб.) |
04020000 |
кран шаровый для манометров c накидной гайкой Aquasfera 1124-01 |
G1/2"-G1/4" |
370.00 |
04020001 |
кран шаровый для манометров c накидной гайкой Aquasfera 1124-03 |
М20х1,5/G - 1/2" |
495.00 |
04020002 |
кран шаровый для манометров 11б27п(м) КНР |
М20х1,5/G - 1/2" |
210.00 |
04020003 |
кран шаровый для манометров 11б27п(м)2 КНР |
G1/2-G1/2 |
200.00 |
04020005 |
кран шаровый для манометров LD 44.15.В-В.М.Б |
М20х1,5/G - 1/2" |
282.00 |
04020010 |
кран для манометров 11б38бк с фланцем |
М20х1,5/G - 1/2" |
368.00 |
04020015 |
кран для манометров 11б38бк с фланцем |
М20х1,5-М20х1,5 |
260.00 |
04020020 |
кран для манометров 11б18бк |
М20х1,5/G - 1/2" |
378.00 |
04020021 |
кран для манометров 11б18бк |
G1/2-G1/2 |
378.00 |
04020022 |
кран трехходовой для манометров Ру25 |
G1/2-G1/2 |
750.00 |
04020023 |
кран шаровый для манометров 11б27п11 |
М20х1,5/G - 1/2 |
430.00 |
04020024 |
кран шаровый трехходовой для маном. 11б27п10 газовый |
М20х1,5/G - 1/2 |
410.00 |
04020033 |
кран шаровый для подключения манометра VT.807 Valtec |
G1/2-G1/2 |
400.00 |
Вакуумметры, Мановакуумметры и Напоромеры
Вакуумметр ТВ применяется для измерения давления разреженных газов.
Мановакуумметр ТМВ прменяется для измерения как и вакуумметрическое, так и манометрическое давление.
На мановакуумметре имеется шкала как и с положительными (абсолютное), так и отрицательными значениями (вакуумметрическое).
Напоромер для сухих, газообразных сред, не агрессивных к медным сплавам.
Рабочая температура Окружающая среда: −30…+60°C.
Измеряемая среда: до +100°C. Корпус напоромера нержавеющая сталь, медный сплав.
Артикул |
Наименование |
Диаметр | Класс точности |
Цена (руб.) |
61030010 |
вакуумметры ТВ -1 — 0 кГс |
100 | 1,5 |
955.00 |
61030020 |
мановакуумметры ТМВ -1 — 1.5, 5, 9 кГс |
100 | 1,5 |
969.00 |
61030030 |
напоромер КМ-22Р 0.04, 0.06, 0.1, 0.25кГс |
100 | 1,5 |
4850.00 |
Мановакуумметры двухтрубные
Применяется для измерения избыточного и предельного давления в газовых системах.
Мановакуумметры предназначены для работы в закрытых помещениях при температуре
окружающей среды 25 °С. В качестве рабочей жидкости используют дистиллированную воду.
Артикул |
Наименование |
Н,мм |
Цена (руб.) |
61030040 |
мановакуумметры 3600 Па |
508 |
... |
61030050 |
мановакуумметры 5000 Па |
648 |
... |
61030060 |
мановакуумметры 6000 Па |
748 |
... |
61030070 |
мановакуумметры 10000 Па |
1148 |
... |
Манометры специальные
Для жидких и газообразных, не вязких и не кристаллизирующихся измеряемых сред,
с температурой до 60 °C, не агрессивных к медным сплавам.
Широко применяются на баллоных редукторах и регуляторах.
Артикул |
Наименование |
PN,МПа |
Цена (руб.) |
61010020 |
манометр кислородный |
2,5; 25 |
315.00 |
61010030 |
манометр ацетиленовый |
0.6;4.0 |
317.00 |
61010060 |
манометр пропановый |
0,4 |
315.00 |
61015030 |
манометр МП 3У(аммиак) |
0-10;16;25 |
942.00 |
61020040 |
манометр МТП-100/ВУМ(молочный) |
1 |
740.00 |
Отборное устройство и трубка сифонная (Перкинса)
Трубка Перкинса (сифонная трубка) применяется для для присоединения прибора к трубопроводу охлаждения
рабочей среды в точке контакта с манометроим или другим контрольноизмерительным прибором. Понижение
температуры происходит благодаря конденсации пара в трубки Перкинса. При повышенной рабочей температуры
используется импульсная трубка с петлей. Благодаря применению петли, приборы защищаются ещё и от
пульсаций измеряемой среды и перегрева, что увеличит срок их службы.
Варианты исполнения трубки Перкинса:
— Прямое (установка на горизонтальном трубопроводе).
— Угловое (установка на вертикальном трубопроводе).
Артикул |
Наименование |
Присоединение |
Цена (руб.) |
61005010 |
устройство отбор. для манометра 16-200П-ЗТМ |
|
1550.00 |
61005020 |
устройство отбор. для манометра 16-200У-ЗТМ |
|
1600.00 |
61008010 |
отвод ОС 56Н (прямой) наружная резьба |
G1/2" |
500.00 |
61008020 |
отвод ОС 56Н (прямой) наружная резьба |
М20х1,5 |
480.00 |
61008030 |
отвод ОС 56В (прямой) внутренняя резьба |
М20х1,5 |
320.00 |
61008040 |
отвод ОС 56Н (угловой) с внутренним кольцом наружная резьба |
G1/2" |
500.00 |
61008050 |
отвод ОС 100Н-03 (угловой) наружная резьба |
G1/2" |
500.00 |
61008060 |
отвод ОС 100Н-03 (угловой) наружная резьба |
М20х1,5 |
320.00 |
61008070 |
отвод ОС 100Н-02 (угловой) с внутренним кольцом наружная резьба |
G1/2" |
500.00 |
61008080 |
трубка петлевая (прямая) НР G1/2 — ВР G1/2 25МПа Т300С |
G1/2" |
1200.00 |
Расшифровка обозначения типа отборного устройства:
16 — условное давление МПа, 200 — температура рабочей среды.
Вид отборного устройства: П — прямое, У — угловое.
Соеднение на входе клапана: 3 — соединение с зажимным и упорным кольцами.
Элемент присоединения к технологическому трубопроводу: Т — труба в составе отборного устройства.
Элемент присоединения на выходе клапана: М — муфта переходная с правой и левой резьбами.
Краны многоходовые для манометров.
Технические характеристики на отборные устройства.

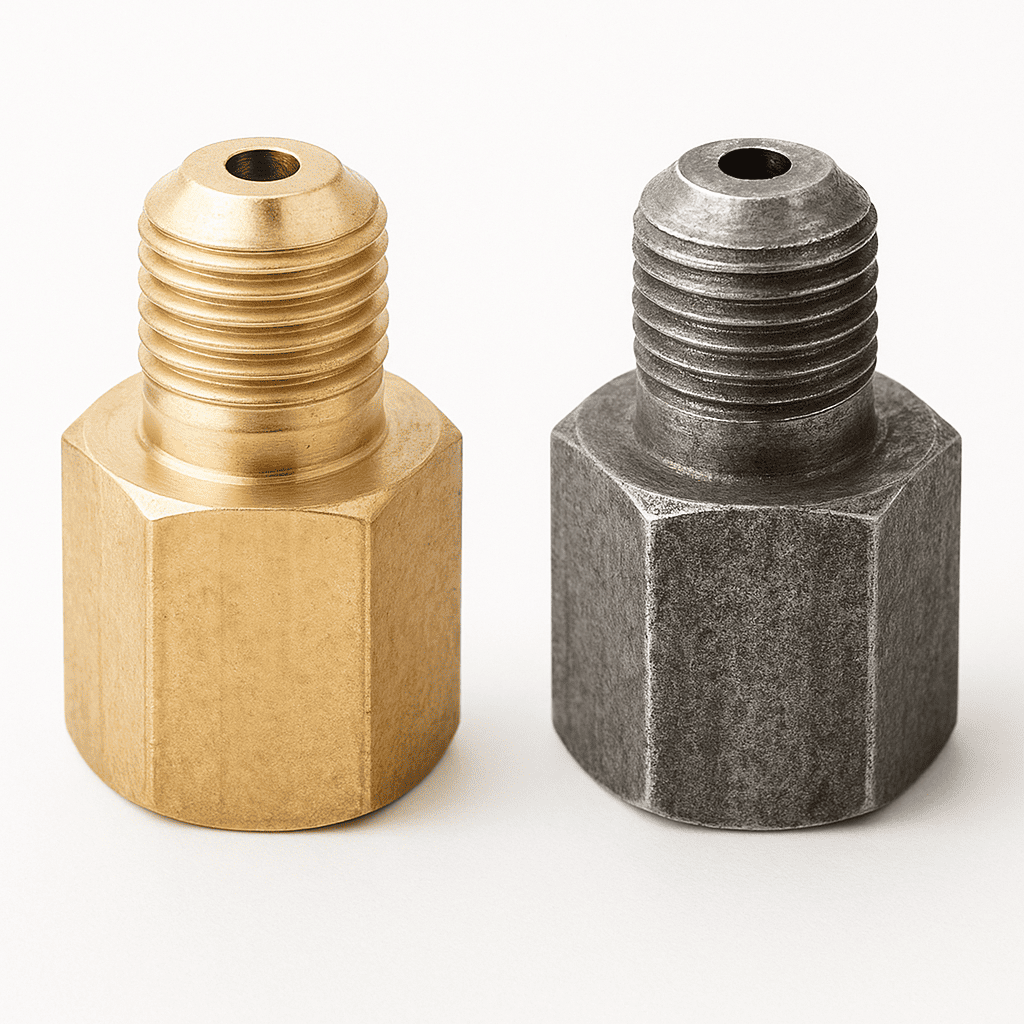

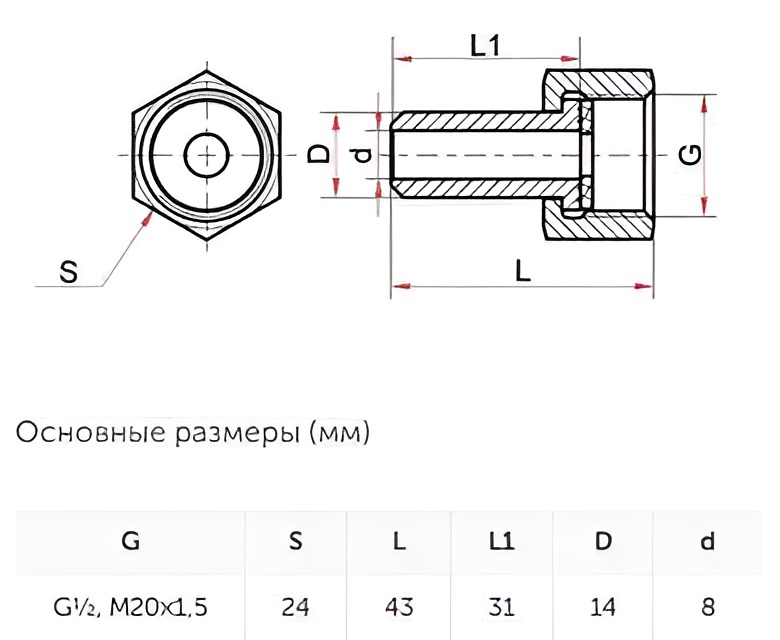

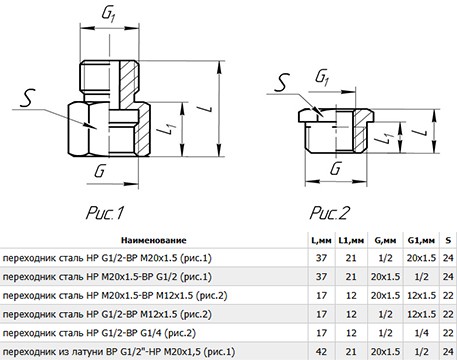

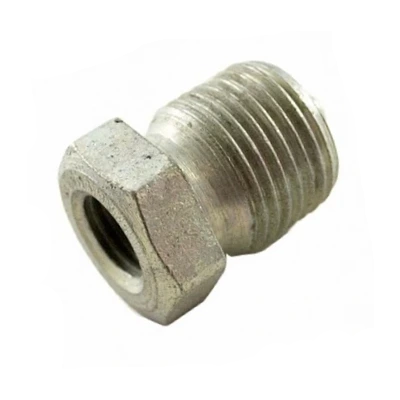

Переходники для манометров
Артикул |
Наименование |
L,мм | L1,мм | G,мм | G1,мм | S |
Цена (руб.) |
61005110 |
переходник сталь НР G1/2-ВР М20х1.5 (рис.1) |
37 | 21 | 1/2 | 20х1.5 | 24 |
200.00 |
61005120 |
переходник сталь НР М20х1.5-ВР G1/2 (рис.1) |
37 | 21 | 20х1.5 | 1/2 | 24 |
240.00 |
61005130 |
переходник сталь НР М20х1.5-ВР М12х1.5 (рис.2) |
17 | 12 | 20х1.5 | 12х1.5 | 22 |
70.00 |
61005140 |
переходник сталь НР G1/2-ВР М12х1.5 (рис.2) |
17 | 12 | 1/2 | 12х1.5 | 22 |
70.00 |
61005150 |
переходник сталь НР G1/2-ВР G1/4 (рис.2) |
17 | 12 | 1/2 | 1/4 | 22 |
70.00 |
61005240 |
переходник из латуни ВР G1/2"-НР М20х1,5 (рис.1) |
42 | 21 | 20х1.5 | 1/2 | 24 |
355.00 |

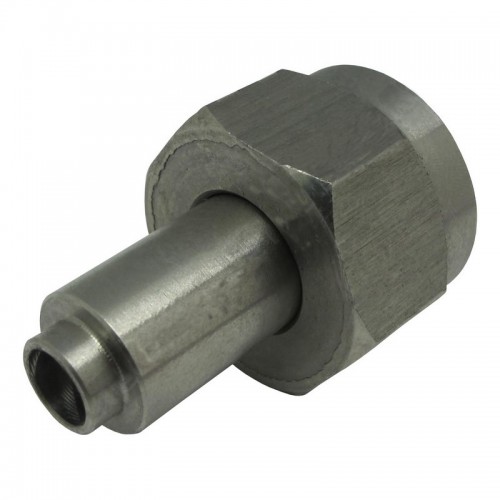

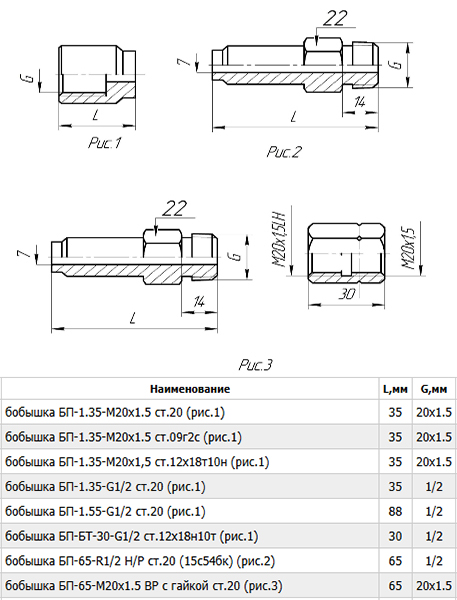

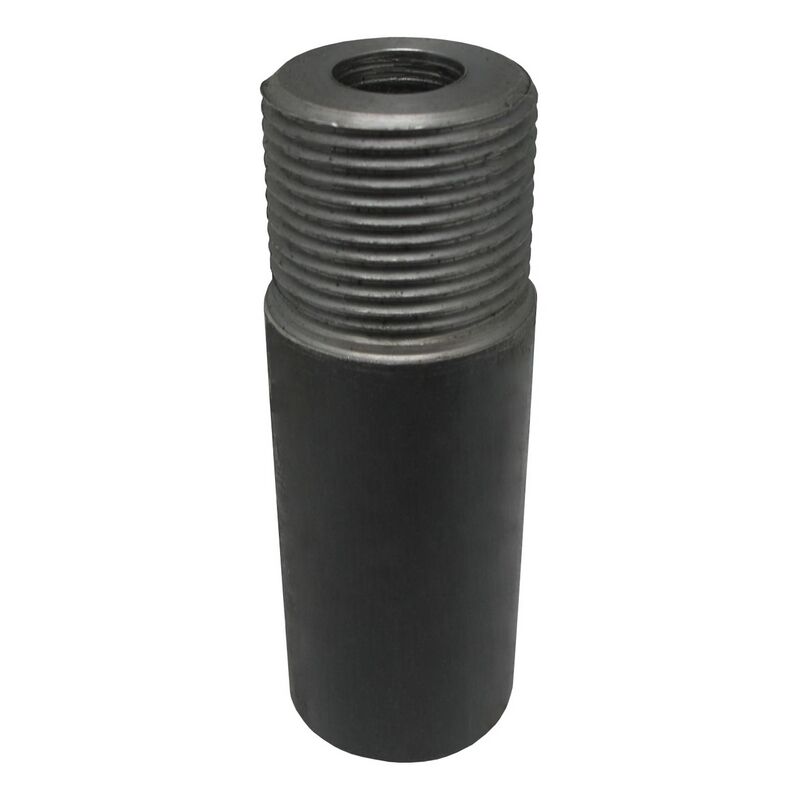

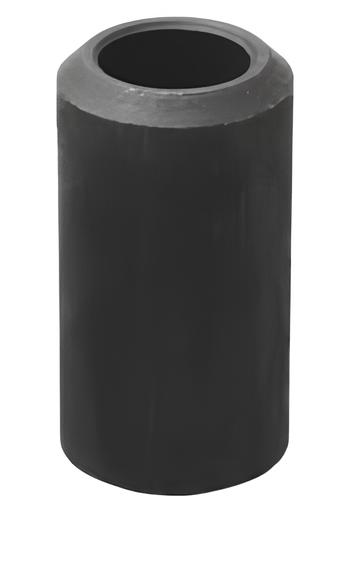

Бобышки
Артикул |
Наименование |
L,мм | G,мм |
Цена (руб.) |
61005040 |
бобышка БП-1.35-М20х1.5 ст.20 (рис.1) |
35 | 20х1.5 |
150.00 |
61005045 |
бобышка БП-1.35-М20х1.5 ст.09г2с (рис.1) |
35 | 20х1.5 |
180.00 |
61005050 |
бобышка БП-1.35-М20х1,5 ст.12х18т10н (рис.1) |
35 | 20х1.5 |
400.00 |
61005060 |
бобышка БП-1.35-G1/2 ст.20 (рис.1) |
35 | 1/2 |
150.00 |
61005070 |
бобышка БП-1.55-G1/2 ст.20 (рис.1) |
88 | 1/2 |
170.00 |
61005080 |
бобышка БП-БТ-30-G1/2 ст.12х18н10т (рис.1) |
30 | 1/2 |
430.00 |
61005090 |
бобышка БП-65-R1/2 Н/Р ст.20 (15с54бк) (рис.2) |
65 | 1/2 |
210.00 |
61005100 |

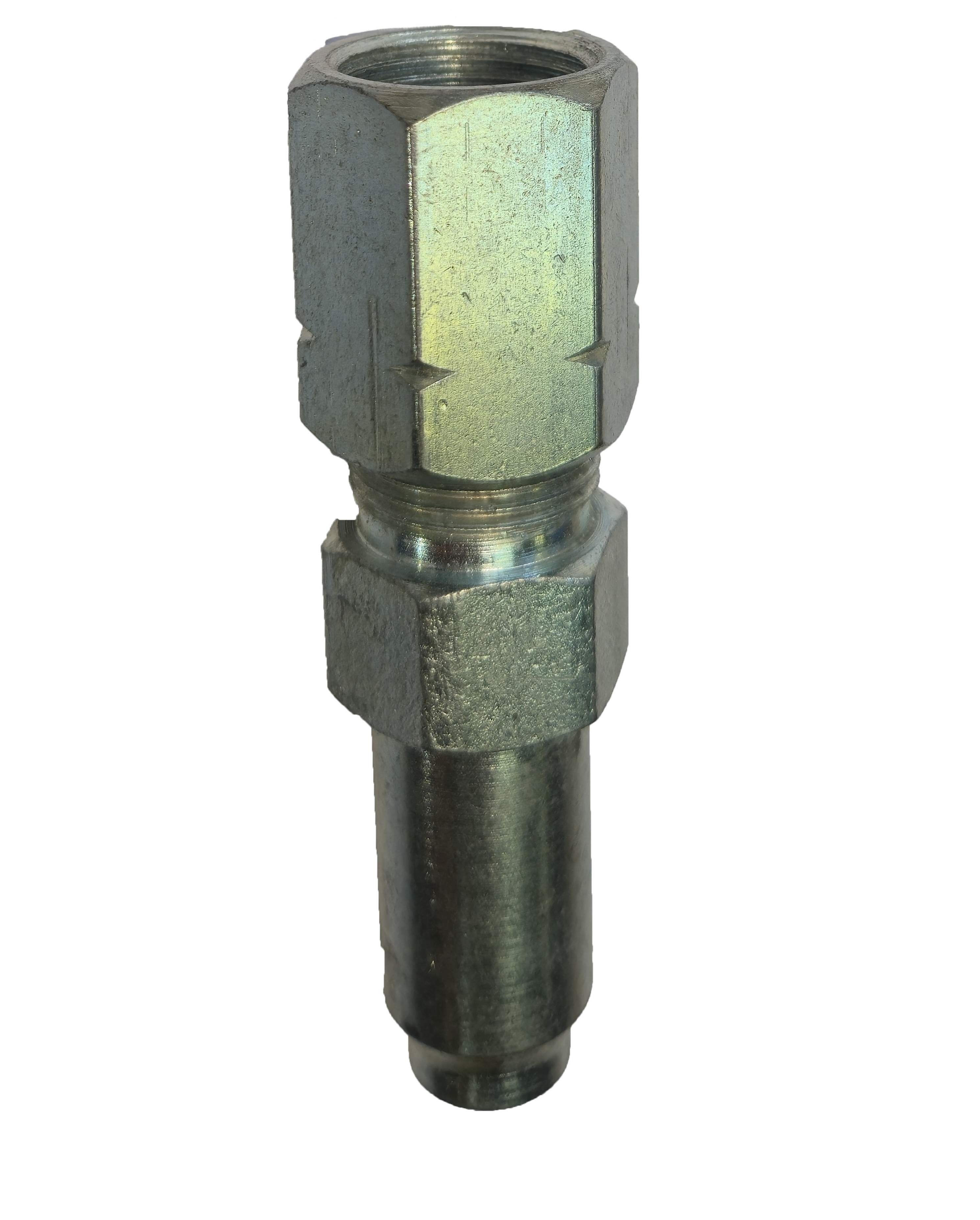

бобышка БП-65-М20х1.5 ВР с гайкой ст.20 (рис.3) |
65 | 20х1.5 |
550.00 |
Вспомогательное оборудование
Бобышки предназначены для монтажа термопреобразователей, защитных гильз, а также датчиков
уровня на месте эксплуатации.

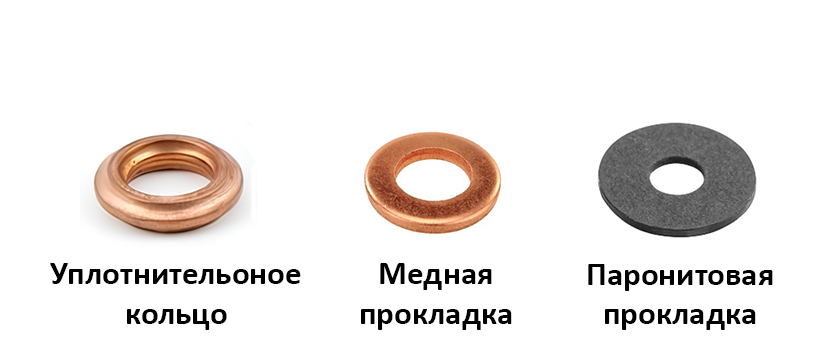

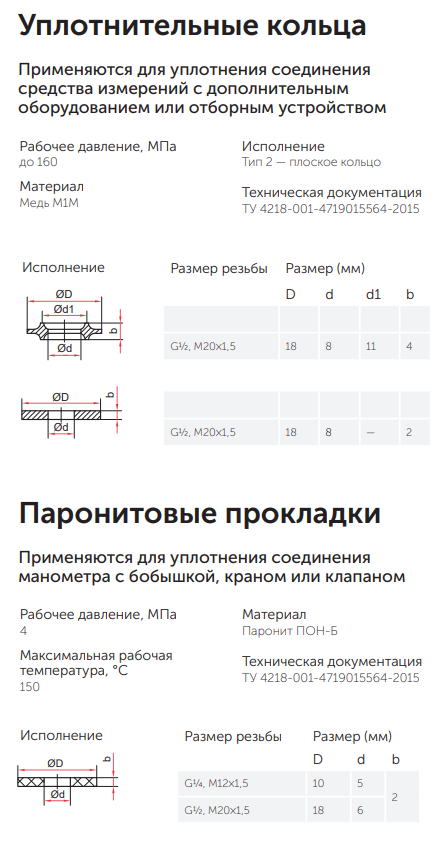

Уплотнительные кольца, демпфирующие устройства применяются для уплотнения соединения
манометра с бобышкой, краном или клапаном.
Материал уплотнительного кольца — (медь, паронит).
Материал демпфирующего устройства — (латунь).
Артикул |
Наименование |
Цена (руб.) |
61005160 |
уплотнительное кольцо (медь) М20×1,5; G 1/2" (фигурное) D вн 8 / D нар. 18 |
62.00 |
61005162 |
прокладка медная для манометра М20х1,5; G 1/2" D вн 6,5 / D нар. 18 |
13.00 |
61005165 |
прокладка паронитовая для манометра М12х1,5; G 1/4" |
7.00 |
61005170 |
прокладка паронитовая для манометра М20х1,5; G 1/2" |
4.00 |
61005180 |
демпфирующее устройство для манометра (латунь) |
20.15 |
61005190 |
мембрана разделительная РМ-С10-М20х1,5 в/н |
8500.00 |
61005200 |
штуцер 40 G1/4 ст.20 |
170.00 |
61005210 |
штуцер 40 G3/8 ст.20 |
170.00 |
61005220 |
штуцер 50 G1/2 ст.20 |
200.00 |
61005230 |
штуцер 50 М20х1,5 ст.20 |
200.00 |
Клапан игольчатый
Игольчатый клапан – это запорное устройство, которое служит для перекрытия
и перенаправления потоков рабочей среды. Основное преимущество по сравнению
с трехходовыми кранами – это возможность работы при более высоких давлениях
до 25МПа – корпус из латуни.
Артикул |
Наименование |
Присоединение | Ру,кгс |
Цена (руб.) |
61031010 |
клапан 15с54бк с муфтой |
R1/2" - М20х1,5 | 160 |
650.00 |
61031020 |
клапан игольчатый ВР-НР тип S004.16.050 |
М20х1,5 - М20х1,5 | 250 |
2950.00 |
|
